NGUYÊN NHÂN RAY CẦU TRỤC BỊ MÒN KHÔNG ĐỀU: Dấu hiệu và những vấn đề cần kiểm tra

Ray cầu trục bị mòn không đều có thể liên quan đến sai lệch đường ray, bánh xe, tải trọng, phụ kiện hoặc điều kiện vận hành. Tìm hiểu các nguyên nhân thường gặp và dấu hiệu cần kiểm tra sớm.

Trong quá trình vận hành, bề mặt ray cầu trục liên tục tiếp xúc với bánh xe và chịu tải trọng lặp lại trong thời gian dài. Vì vậy, một mức độ hao mòn nhất định là điều khó tránh khỏi. Tuy nhiên, nếu ray cầu trục bị mòn không đều, chẳng hạn một bên đầu ray mòn nhanh hơn bên còn lại, một tuyến ray xuống cấp rõ rệt hơn tuyến đối diện hoặc chỉ một số vị trí xuất hiện vệt mòn bất thường, đây có thể là dấu hiệu cho thấy hệ thống đang tồn tại vấn đề cần được kiểm tra.

Nghiên cứu về hệ bánh xe – ray cầu trục cho thấy hiện tượng cầu trục chạy lệch (skewing) và sai lệch hình học của đường chạy có thể làm gia tăng lực ngang, từ đó gây mài mòn mạnh ở bánh xe và ray.

Hiểu đúng nguyên nhân giúp đơn vị vận hành không chỉ xử lý phần ray đã mòn mà còn tìm được yếu tố khiến hiện tượng này liên tục tái diễn.

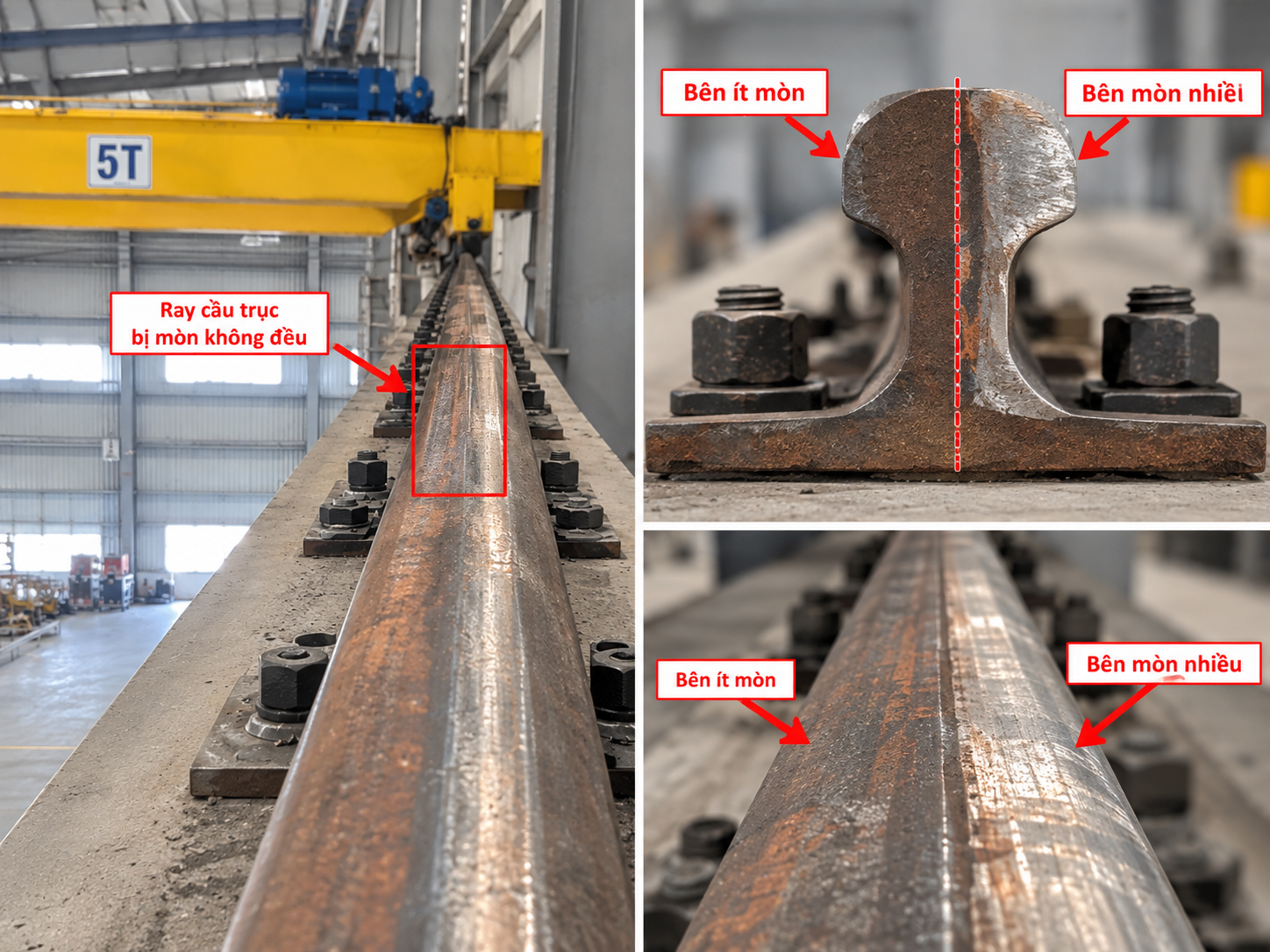

Ray cầu trục bị mòn không đều là gì?

Trong điều kiện vận hành phù hợp, tải trọng từ bánh xe được truyền xuống mặt ray tương đối ổn định. Bề mặt tiếp xúc vì thế thường có xu hướng hao mòn tương đối đồng đều theo thời gian.

Mòn không đều xảy ra khi lực tác động lên ray bị tập trung nhiều hơn tại một bên hoặc một khu vực nhất định. Một số biểu hiện thường gặp gồm:

• Một cạnh đầu ray sáng bóng hoặc mòn rõ hơn cạnh còn lại.
• Một bên đường ray bị mòn nhanh hơn tuyến ray đối diện.
• Vết mòn chỉ tập trung tại một số đoạn trên hành trình.
• Mép ray xuất hiện dấu hiệu ma sát bất thường với vành bánh xe.
• Bề mặt ray có vị trí lõm, biến dạng hoặc xuống cấp nhanh hơn khu vực xung quanh.
• Hiện tượng mòn quay trở lại trong thời gian tương đối ngắn sau khi sửa chữa.

Khi xuất hiện các dấu hiệu trên, không nên chỉ đánh giá riêng thanh ray mà cần xem xét cả bánh xe, hình học đường chạy, phụ kiện cố định ray, kết cấu đỡ và điều kiện vận hành.



1. Hai đường ray bị sai lệch vị trí

Một trong những nguyên nhân cần được nghĩ đến đầu tiên là sai lệch hình học của đường ray.

Hai tuyến ray cầu trục cần tạo thành một hệ đường chạy phù hợp với thiết kế của thiết bị. Nếu một đoạn ray bị lệch sang bên, khoảng cách giữa hai tuyến thay đổi hoặc hướng ray không còn ổn định, bánh xe có thể không lăn tự nhiên trên tâm ray.

Khi đó, vành bánh xe dễ tiếp xúc liên tục với cạnh ray, tạo ra lực ma sát ngang và khiến một phía của đầu ray bị mòn nhanh hơn.

Konecranes cũng liệt kê ray bị lệch hoặc bị mòn là một trong những nguyên nhân khiến cầu trục không di chuyển đúng trên đường chạy; việc tracking không phù hợp có thể dẫn đến mòn sớm ở bánh xe và ray.

Dấu hiệu có thể quan sát:

Cầu trục có xu hướng chạy ép về một bên, mép ray xuất hiện vệt ma sát rõ hoặc bánh xe thường xuyên tiếp xúc với cạnh ray trong quá trình di chuyển.

2. Cầu trục bị chạy xéo trên đường ray

Cầu trục không phải lúc nào cũng di chuyển hoàn toàn thẳng theo đường ray. Khi hai phía của cầu di chuyển không đồng bộ hoặc hình học của cụm bánh xe không phù hợp, thiết bị có thể xuất hiện hiện tượng chạy xéo, chạy lệch hay skewing.

Khi cầu trục chạy xéo, bánh xe không chỉ tạo lực theo phương thẳng đứng mà còn phát sinh lực ngang tác động lên ray. Vành bánh xe có thể liên tục ép vào cạnh đầu ray, làm xuất hiện vệt mòn tập trung.

Đây là nguyên nhân đáng chú ý bởi việc thay riêng đoạn ray bị mòn mà không xử lý yếu tố khiến cầu trục chạy lệch có thể khiến ray mới tiếp tục bị mài mòn.

Các nghiên cứu thực tế về cầu trục cũng ghi nhận skewing có thể gây mòn quá mức ở đường ray và vành bánh xe.

3. Bánh xe cầu trục bị lệch hoặc mòn không đồng đều

Ray và bánh xe là hai bộ phận làm việc trực tiếp với nhau. Vì vậy, không phải trường hợp ray mòn bất thường nào cũng bắt nguồn từ chính thanh ray.

Nếu một hoặc nhiều bánh xe:

• bị lệch hướng;
• có mức độ mòn khác nhau;
• có đường kính làm việc không đồng đều;
• gặp vấn đề ở cụm ổ trục;
• hoặc không nằm đúng vị trí tương quan với đường ray;

thì lực truyền xuống ray có thể bị phân bố không đều.

Khi đó, một bên ray hoặc một cạnh đầu ray có thể phải chịu tải và ma sát lớn hơn trong thời gian dài.

Đặc biệt, nếu cả bánh xe và ray đều xuất hiện vệt mòn lệch về cùng một phía, đây là dấu hiệu nên kiểm tra tổng thể hệ thống di chuyển thay vì chỉ thay thế một chi tiết riêng lẻ.

4. Tải trọng phân bố không đều

Tải trọng làm việc cũng ảnh hưởng đáng kể đến trạng thái tiếp xúc giữa bánh xe và ray.

Trong một số điều kiện vận hành, tải trọng có thể không được phân bố đồng đều lên các bánh xe. Khi một khu vực thường xuyên chịu lực lớn hơn, áp lực tiếp xúc lên ray tại khu vực đó cũng tăng lên.

Qua thời gian dài, sự khác biệt nhỏ về tải trọng có thể biểu hiện thành:

• một tuyến ray mòn nhanh hơn;
• một số bánh xe bị mòn mạnh hơn các bánh còn lại;
• bề mặt ray xuất hiện vùng chịu lực rõ rệt;
• tốc độ xuống cấp của các đoạn ray không giống nhau.

Tài liệu nghiên cứu về kiểm tra đường chạy cầu trục cũng ghi nhận tải trọng không cân bằng và sai lệch đường chạy là những yếu tố có thể liên quan đến hao mòn và biến dạng của tiết diện ray.

5. Phụ kiện cố định ray bị lỏng hoặc xuống cấp

Một hệ thống ray cầu trục không chỉ có thanh ray. Ray còn làm việc cùng các bộ phận như kẹp ray/cóc ray, cao su đệm ray và tấm thép đệm ray tùy theo cấu tạo của hệ thống.

Châu Tuấn hiện cung cấp các nhóm phụ kiện gồm kẹp ray, cao su đệm ray và tấm thép đệm ray cho hệ thống ray.

Khi phụ kiện cố định bị lỏng, hư hỏng hoặc mất khả năng làm việc như ban đầu, vị trí của ray có thể thay đổi dưới tác động lặp lại của bánh xe. Một sai lệch nhỏ tích tụ theo thời gian cũng có khả năng làm thay đổi vùng tiếp xúc giữa bánh xe và đầu ray.

Đặc biệt, kẹp ray có nhiệm vụ giữ ray ở vị trí trong hệ thống liên kết. Vì vậy, tình trạng của các liên kết này là một trong những hạng mục nên được chú ý khi xuất hiện hiện tượng ray mòn bất thường.

6. Cao su đệm ray bị lão hóa hoặc hư hỏng

Trong những hệ thống có sử dụng cao su đệm ray, lớp đệm là một phần của cụm liên kết giữa ray và kết cấu phía dưới.

Sau thời gian dài chịu tải, rung động và ảnh hưởng của môi trường, vật liệu đệm có thể bị biến dạng hoặc xuống cấp.

Nếu tình trạng đệm giữa các vị trí không còn đồng đều, khả năng làm việc của ray trên nền đỡ cũng có thể thay đổi. Điều này có thể góp phần tạo nên các vùng tiếp xúc hoặc tải trọng không giống nhau dọc theo đường chạy.

Do đó, khi kiểm tra ray mòn bất thường, không nên chỉ quan sát phần đầu ray phía trên mà bỏ qua các bộ phận nằm phía dưới thanh ray.

7. Các mối nối hoặc vị trí chuyển tiếp của ray không ổn định

Nếu vết mòn tập trung rõ rệt tại một vị trí cố định trên đường chạy, đặc biệt gần khu vực nối ray, cần kiểm tra tình trạng của đoạn chuyển tiếp này.

Sự không liên tục giữa hai đoạn ray có thể khiến bánh xe phát sinh va đập hoặc thay đổi trạng thái tiếp xúc mỗi lần đi qua.

Các dấu hiệu thường đi kèm có thể là:

• tiếng động lặp lại tại cùng một vị trí;
• rung mạnh hơn khi bánh xe đi qua;
• vết mòn hoặc biến dạng cục bộ;
• phụ kiện tại khu vực đó thường xuyên bị lỏng;
• ray xuống cấp tập trung thay vì mòn đều trên toàn tuyến.

Nếu hiện tượng chỉ xuất hiện tại một đoạn cụ thể, việc xác định chính xác vị trí bất thường thường có giá trị hơn so với đánh giá chung toàn bộ đường ray.

8. Kết cấu đỡ ray bị biến dạng hoặc thay đổi theo thời gian

Đường ray được lắp đặt trên một hệ kết cấu chịu lực. Sau thời gian dài vận hành, các yếu tố như tải trọng lặp lại, va đập, biến dạng kết cấu hoặc thay đổi của nền móng có thể ảnh hưởng đến hình học đường chạy.

Konecranes lưu ý rằng kết cấu runway không bằng phẳng, bị cong hoặc xoắn do lún cột, quá tải hay va đập cũng có thể khiến cầu trục không di chuyển đúng trên đường ray.

Trong trường hợp này, thay ray mà không đánh giá phần kết cấu phía dưới có thể không giải quyết được nguyên nhân gốc của hiện tượng mòn.

9. Điều kiện vận hành làm gia tăng mài mòn

Tần suất hoạt động cao, tải trọng lớn, quá trình tăng giảm tốc thường xuyên hoặc các tác động ngang trong khi thiết bị di chuyển đều có thể làm mức độ hao mòn của hệ bánh xe – ray tăng lên.

Đối với cầu trục hoạt động ngoài trời, hệ thống còn phải chịu tác động của nhiệt độ, độ ẩm, bụi, nước và môi trường ăn mòn.

Khi bề mặt ray đã có dấu hiệu xuống cấp, sự kết hợp giữa ăn mòn và tải trọng lặp lại có thể khiến tình trạng hao mòn phát triển nhanh hơn tại một số khu vực.

10. Chất lượng và trạng thái các đoạn ray không đồng nhất

Trong một đường chạy đã hoạt động lâu năm, có thể tồn tại những đoạn ray có tuổi thọ, tình trạng bề mặt hoặc mức độ hao mòn khác nhau.

Nếu một số đoạn từng được thay thế hoặc sửa chữa trong khi các đoạn khác vẫn tiếp tục sử dụng, trạng thái tiếp xúc giữa bánh xe và ray có thể không hoàn toàn giống nhau trên toàn hành trình.

Đây cũng là lý do việc đánh giá ray nên thực hiện theo toàn tuyến, thay vì chỉ tập trung vào đoạn có biểu hiện hư hỏng rõ nhất.

Ray cầu trục mòn không đều có nguy hiểm không?

Mòn không đều không đồng nghĩa với việc hệ thống sẽ lập tức mất khả năng làm việc. Tuy nhiên, đây là dấu hiệu không nên bỏ qua.

Nếu nguyên nhân tiếp tục tồn tại, tình trạng mài mòn có thể ngày càng rõ và ảnh hưởng đến nhiều bộ phận khác như:

• bánh xe cầu trục;
• vành bánh xe;
• kẹp và liên kết ray;
• bề mặt đầu ray;
• các vị trí nối ray;
• cụm truyền động;
• kết cấu đường chạy.

Khi cầu trục phải liên tục chống lại lực ma sát ngang hoặc chạy trong trạng thái không ổn định, hệ thống cũng có thể xuất hiện rung, tiếng ồn và tăng tải cho các bộ phận liên quan. Konecranes cho biết những vấn đề về hình học thường biểu hiện qua mòn bất thường ở vành bánh xe và ray, cầu trục chạy lệch hoặc hai phía truyền động hoạt động không đồng đều.

Dấu hiệu cho thấy hệ thống ray nên được kiểm tra

Đơn vị vận hành nên chú ý nếu xuất hiện một hoặc nhiều hiện tượng sau:

1. Một cạnh ray mòn rõ hơn cạnh còn lại.
2. Hai tuyến ray có mức độ hao mòn khác biệt lớn.
3. Bánh xe thường xuyên cọ vào mép ray.
4. Vành bánh xe bị mòn nhanh.
5. Cầu trục có xu hướng chạy lệch sang một phía.
6. Xuất hiện tiếng rít hoặc tiếng va đập khi di chuyển.
7. Cầu trục rung tại một số vị trí cố định.
8. Kẹp ray hoặc các liên kết thường xuyên bị lỏng.
9. Bề mặt ray xuất hiện biến dạng cục bộ.
10. Ray mới sửa chữa hoặc thay thế nhưng nhanh chóng xuất hiện lại vết mòn.

Những biểu hiện này không đủ để kết luận chính xác nguyên nhân nhưng là cơ sở quan trọng để tiến hành kiểm tra chuyên môn.

Khi phát hiện ray mòn không đều cần kiểm tra những gì?

Thay vì chỉ tập trung vào vị trí bị mòn, việc đánh giá nên nhìn toàn bộ hệ thống bánh xe – đường ray.

Một số nhóm hạng mục thường cần được xem xét gồm:

Tình trạng thanh ray: kiểm tra vùng mòn, biến dạng, bề mặt tiếp xúc và sự khác biệt giữa các đoạn ray.

Hình học đường chạy: xem xét độ thẳng, vị trí tương quan giữa hai tuyến ray và các khu vực có dấu hiệu bất thường.

Bánh xe cầu trục: quan sát bề mặt lăn, vành bánh xe và sự khác biệt về mức độ hao mòn giữa các bánh.

Phụ kiện ray: kiểm tra kẹp ray, tấm đệm và các bộ phận liên kết liên quan.

Vị trí nối ray: chú ý các điểm xuất hiện va đập, rung hoặc tiếng động lặp lại.

Kết cấu đỡ: đánh giá những khu vực có khả năng bị biến dạng hoặc thay đổi sau thời gian vận hành.

Điều kiện vận hành: xem xét tải trọng, tần suất làm việc và những thay đổi bất thường trong quá trình sử dụng.

Việc xác định nguyên nhân cần dựa trên tình trạng thực tế của từng hệ thống. Không nên chỉ nhìn thấy ray mòn rồi lập tức kết luận rằng thanh ray không đạt chất lượng.

Có nên chỉ thay đoạn ray bị mòn?

Không phải trường hợp nào thay ray cũng giải quyết được vấn đề.

Nếu nguyên nhân nằm ở đường chạy bị lệch, bánh xe chạy xéo, phụ kiện bị lỏng hoặc kết cấu đỡ đã thay đổi, thanh ray mới vẫn tiếp tục chịu tác động tương tự.

Khi đó, vết mòn có thể xuất hiện trở lại.

Vì vậy, nguyên tắc quan trọng khi gặp hiện tượng ray cầu trục bị mòn không đều là xác định nguyên nhân trước khi lựa chọn phương án sửa chữa hoặc thay thế.

Điều này đặc biệt quan trọng đối với các hệ thống hoạt động liên tục tại nhà máy, kho xưởng, khu công nghiệp hoặc khu vực cảng, nơi thời gian dừng thiết bị có thể ảnh hưởng trực tiếp đến hoạt động sản xuất và khai thác.

Kiểm tra định kỳ giúp phát hiện mòn ray sớm hơn

Mài mòn thường phát triển từ từ. Ở giai đoạn đầu, dấu hiệu có thể chỉ là một vùng sáng bất thường trên cạnh ray, tiếng ma sát nhỏ hoặc một bánh xe có mức độ hao mòn khác biệt.

Nếu được phát hiện sớm, đơn vị vận hành có thêm thời gian để xác định nguyên nhân trước khi hư hỏng lan rộng.

Vì vậy, trong quá trình kiểm tra định kỳ nên theo dõi cả xu hướng thay đổi của ray và bánh xe, không chỉ kiểm tra xem thiết bị còn vận hành được hay không.

Một hệ thống ray làm việc ổn định phụ thuộc vào sự phối hợp của nhiều thành phần: thanh ray, bánh xe, kẹp ray, đệm ray, kết cấu đỡ và chính thiết bị cầu trục. Mòn không đều thường là kết quả của sự mất cân bằng ở một hoặc nhiều thành phần trong hệ thống này.
