Bích neo 150T là gì? Đặc điểm và ứng dụng trong hệ thống cầu cảng

Bích neo 150T là một bộ phận quan trọng trong hệ thống neo buộc tàu tại cầu cảng, giúp tạo điểm cố định cho dây neo và duy trì trạng thái ổn định của tàu khi cập bến. Vậy ký hiệu 150T có ý nghĩa gì, bích neo loại này có đặc điểm ra sao và thường được ứng dụng trong những trường hợp nào?

Bích neo 150T là gì?

Trong hệ thống cầu cảng, bích neo là bộ phận được bố trí trên cầu tàu, bến cảng hoặc các kết cấu neo chuyên dụng để tạo điểm giữ dây neo của tàu.

Khi tàu cập cảng, các dây neo từ tàu được đưa lên bờ và cố định vào bích neo. Thông qua hệ thống này, tàu được giữ ở vị trí phù hợp trong thời gian bốc dỡ hàng hóa, đón trả khách hoặc thực hiện các hoạt động khai thác khác.

Bích neo 150T có thể hiểu là bích neo có cấp tải danh định 150 tấn, thuộc nhóm bích neo tải trọng lớn được sử dụng trong các hệ thống neo buộc tàu tại cảng.

Điều quan trọng là ký hiệu 150T không có nghĩa bản thân bích neo nặng 150 tấn.

Con số này liên quan đến khả năng chịu tải thiết kế của bích neo trong điều kiện và phạm vi làm việc được xác định. Các nhà sản xuất bích neo hàng hải hiện cung cấp nhiều cấp tải khác nhau, từ các loại nhỏ đến những loại hàng trăm tấn để phù hợp với từng hệ thống cầu cảng.

Tuy nhiên, không nên hiểu đơn giản rằng một bích neo ghi 150T có thể chịu một lực 150 tấn ở mọi hướng và trong mọi điều kiện.

Khả năng làm việc thực tế còn liên quan đến thiết kế bích neo, góc tác dụng của dây neo, hệ thống bu lông neo, kết cấu bê tông bên dưới và nhiều yếu tố khác.

Bích neo có vai trò gì trong hệ thống cầu cảng?

Bích neo có cấu tạo tương đối đơn giản khi quan sát từ bên ngoài, nhưng lại là một thành phần quan trọng của hệ thống neo buộc tàu.

Vai trò chính của bích neo là tiếp nhận lực từ dây neo và truyền lực này xuống kết cấu cầu cảng.

Trong thời gian tàu neo tại bến, tàu vẫn chịu tác động của nhiều yếu tố như:

• Gió.
• Dòng chảy.
• Thủy triều.
• Sóng và dao động mặt nước.
• Thay đổi mớn nước khi bốc hoặc dỡ hàng.
• Chuyển động của tàu và các phương tiện xung quanh.

Các lực này khiến tàu có xu hướng dịch chuyển khỏi vị trí ban đầu.

Hệ thống dây neo kết hợp với các điểm neo trên cầu cảng giúp hạn chế sự dịch chuyển đó và duy trì tàu trong khu vực khai thác phù hợp. Các hướng dẫn kỹ thuật về hệ thống neo tàu cũng xem bích neo là một bộ phận cần được đánh giá cùng với tải dây neo, điều kiện môi trường và cấu hình của bến.

Con số 150T trên bích neo có ý nghĩa gì?

Đây là một trong những điểm dễ gây nhầm lẫn nhất khi tìm hiểu về bích neo 150T.

Chữ T thường được sử dụng để biểu thị cấp tải theo tấn của bích neo.

Vì vậy:

Bích neo 150T không phải là bích neo có khối lượng 150 tấn mà là một loại bích neo được thiết kế theo cấp tải danh định 150 tấn.

Trên thị trường có nhiều cấp tải bích neo khác nhau như 30T, 50T, 80T, 100T, 150T, 200T hoặc lớn hơn tùy theo thiết kế của nhà sản xuất và yêu cầu của công trình.

Một số dòng bích neo hàng hải thương mại có dải tải từ khoảng 10 đến 300 tấn, trong đó 150 tấn là một trong những cấp tải được sử dụng cho các ứng dụng cầu cảng tải trọng lớn.

Tuy nhiên, không nên lựa chọn bích neo chỉ dựa trên kích thước tàu hoặc nhìn vào con số tải trọng của bích neo.

Việc xác định cấp tải cần được thực hiện dựa trên điều kiện thiết kế cụ thể của cầu cảng.

Vì sao bích neo 150T được sử dụng tại các cầu cảng?

Khi quy mô tàu và yêu cầu khai thác cảng tăng lên, tải trọng tác động lên hệ thống neo buộc cũng có thể tăng theo.

Đối với các cầu cảng phục vụ tàu có kích thước và tải trọng lớn, hệ thống neo cần đủ khả năng tiếp nhận lực từ dây neo trong các điều kiện khai thác dự kiến.

Bích neo cấp tải lớn như 150T vì vậy có thể xuất hiện tại:

• Cầu cảng hàng tổng hợp.
• Cảng container.
• Cảng hàng rời.
• Cầu cảng công nghiệp.
• Bến tàu tải trọng lớn.
• Một số hệ thống cầu cảng chuyên dụng.

Tuy nhiên, không thể kết luận rằng một loại tàu nhất định bắt buộc phải sử dụng bích neo 150T.

Các hướng dẫn về thiết kế hệ thống neo tàu cho thấy tải bích neo cần được xem xét dựa trên nhiều yếu tố khác nhau thay vì chỉ dựa vào tải trọng hoặc kích thước của tàu.

Những yếu tố ảnh hưởng đến việc lựa chọn bích neo 150T

1. Đặc điểm tàu khai thác tại cầu cảng

Kích thước, loại tàu và đặc điểm khai thác là những dữ liệu quan trọng khi thiết kế hệ thống neo.

Một cầu cảng tiếp nhận tàu nhỏ sẽ có yêu cầu rất khác so với một cầu cảng thường xuyên tiếp nhận tàu container, tàu hàng rời hoặc tàu có kích thước lớn.

Do đó, lựa chọn cấp tải bích neo phải gắn với nhóm tàu mà cầu cảng dự kiến phục vụ.

2. Cách bố trí dây neo

Tàu không được giữ bằng một dây neo duy nhất.

Tùy theo cấu hình neo buộc, các dây có thể đảm nhiệm những vai trò khác nhau trong việc hạn chế tàu dịch chuyển theo phương dọc hoặc phương ngang.

Vị trí của bích neo vì vậy cần phù hợp với phương án bố trí dây neo của bến.

3. Góc của dây neo

Lực tác động lên bích neo không phải lúc nào cũng nằm hoàn toàn theo phương ngang.

Khi độ cao của tàu thay đổi theo thủy triều hoặc tình trạng tải hàng, góc của dây neo cũng thay đổi.

Điều này ảnh hưởng trực tiếp đến hướng lực tác động lên bích neo và hệ neo bên dưới.

Vì vậy, cùng là bích neo có cấp tải 150T nhưng khả năng sử dụng trong từng điều kiện góc dây cụ thể vẫn cần được kiểm tra theo thiết kế của sản phẩm và công trình.

4. Gió, dòng chảy và điều kiện môi trường

Một con tàu có diện tích thân và phần nổi lớn có thể chịu lực đáng kể từ gió.

Trong khi đó, phần thân tàu nằm dưới nước chịu tác động của dòng chảy.

Sóng, thủy triều và các điều kiện bất lợi khác cũng có thể làm thay đổi tải trên dây neo.

Đây là lý do các hướng dẫn thiết kế hệ thống bích neo thường yêu cầu xem xét đồng thời mô hình neo, thay đổi mớn nước, gió, dòng chảy, sóng, thủy triều và góc của dây neo.

5. Kết cấu cầu cảng

Bích neo không làm việc độc lập.

Lực từ dây neo được truyền qua thân bích neo, hệ thống liên kết và cuối cùng xuống kết cấu cầu cảng.

Do đó, khi lựa chọn bích neo 150T cần xem xét đồng thời khả năng tiếp nhận lực của khu vực kết cấu nơi bích neo được lắp đặt.

Một bích neo có cấp tải lớn không mang lại ý nghĩa nếu hệ thống neo giữ hoặc kết cấu phía dưới không được thiết kế tương ứng.

Đặc điểm của bích neo 150T

Khả năng làm việc với tải neo lớn

Đặc điểm dễ nhận thấy nhất của bích neo 150T là thuộc nhóm sản phẩm dành cho hệ thống neo có yêu cầu tải trọng tương đối lớn.

Loại bích neo này thường được xem xét tại các cầu cảng phục vụ tàu lớn hoặc những vị trí mà tải thiết kế của hệ thống neo cao.

Kết cấu chắc chắn

Bích neo hàng hải thường có thân chắc chắn nhằm tiếp nhận lực từ dây neo và truyền xuống hệ thống neo giữ phía dưới.

Tùy thiết kế, sản phẩm có thể được chế tạo từ gang cầu, thép đúc hoặc các loại vật liệu phù hợp với yêu cầu của công trình.

Thiết kế phù hợp với dây neo

Phần đầu và thân của bích neo được tạo hình để hỗ trợ giữ dây, hạn chế tình trạng dây dễ tuột khỏi điểm neo trong điều kiện làm việc phù hợp.

Trên thực tế có nhiều hình dạng bích neo như T-head, T-horn, single bitt, double bitt, pillar và một số dạng khác. Mỗi kiểu có đặc điểm về hướng dây và phạm vi ứng dụng riêng.

Làm việc trong môi trường có nguy cơ ăn mòn cao

Bích neo được bố trí ngoài trời và thường nằm rất gần môi trường biển.

Độ ẩm, hơi muối, nước biển và ma sát của dây neo có thể ảnh hưởng đến lớp bảo vệ bề mặt theo thời gian.

Do đó, kiểm soát ăn mòn và kiểm tra tình trạng bề mặt là những vấn đề cần được quan tâm trong quá trình khai thác. Các hướng dẫn của nhà sản xuất cũng nhấn mạnh nhu cầu sử dụng hệ thống bảo vệ bề mặt và bảo trì định kỳ đối với bích neo làm việc trong môi trường biển.

Bích neo 150T thường có cấu tạo như thế nào?

Mặc dù thiết kế chi tiết thay đổi tùy từng nhà sản xuất và loại bích neo, một hệ thống bích neo cầu cảng thường có thể xem xét theo các nhóm thành phần chính gồm:

Thân bích neo

Đây là phần trực tiếp tiếp xúc với dây neo và tiếp nhận lực tác dụng.

Hình dạng của thân bích neo sẽ khác nhau tùy thiết kế và yêu cầu sử dụng.

Phần đế

Đế bích neo giúp truyền lực từ thân xuống hệ thống liên kết với cầu cảng.

Đây là khu vực chịu ảnh hưởng trực tiếp khi bích neo làm việc dưới tải.

Hệ thống neo giữ

Bích neo được liên kết với kết cấu cầu cảng thông qua hệ thống neo giữ được thiết kế phù hợp.

Hệ thống này có nhiệm vụ truyền lực từ bích neo xuống kết cấu.

Vì vậy, khi kiểm tra bích neo không nên chỉ quan sát phần thân nằm phía trên mặt cầu cảng mà bỏ qua khu vực đế và liên kết.

Bích neo 150T có phải lúc nào cũng tốt hơn bích neo 100T?

Không.

Đây là một quan niệm cần tránh khi lựa chọn thiết bị cho hệ thống cầu cảng.

Bích neo 150T có cấp tải cao hơn bích neo 100T nhưng điều đó không đồng nghĩa 150T luôn là lựa chọn phù hợp hơn.

Một hệ thống neo cần được thiết kế đồng bộ.

Nếu tải thiết kế chỉ yêu cầu một cấp bích neo thấp hơn thì việc tự ý tăng kích thước bích neo chưa chắc mang lại lợi ích tương ứng.

Ngược lại, nếu hệ thống yêu cầu tải cao nhưng sử dụng bích neo không đáp ứng được tải thiết kế thì có thể ảnh hưởng đến khả năng làm việc và an toàn của hệ thống neo.

Vì vậy, nguyên tắc quan trọng không phải là:

“Chọn bích neo càng lớn càng tốt.”

Mà là:

“Chọn đúng bích neo theo tải trọng và điều kiện làm việc của hệ thống.”

Bích neo 150T có liên quan như thế nào đến hệ thống đệm va?

Bích neo và đệm va tàu đều xuất hiện tại cầu cảng nhưng thực hiện hai nhiệm vụ khác nhau.

Đệm va tàu có nhiệm vụ chính là hấp thụ một phần năng lượng khi tàu tiếp cận cầu cảng, giúp hạn chế tác động trực tiếp giữa tàu và kết cấu bến.

Trong khi đó, bích neo tạo điểm cố định cho dây neo để giữ tàu tại vị trí sau khi cập bến.

Có thể hiểu đơn giản:

• Đệm va làm việc chủ yếu trong quá trình tàu tiếp cận và tiếp xúc với bến.
• Bích neo tham gia giữ tàu ổn định trong quá trình tàu neo tại cầu cảng.

Hai hệ thống có chức năng khác nhau nhưng đều đóng vai trò quan trọng đối với hoạt động khai thác bến.

Những dấu hiệu nào cho thấy bích neo cần được kiểm tra?

Bích neo thường có tuổi thọ sử dụng dài, nhưng điều đó không có nghĩa thiết bị không cần kiểm tra.

Trong quá trình khai thác nên chú ý một số biểu hiện như:

• Bề mặt xuất hiện ăn mòn rõ rệt.
• Lớp sơn bảo vệ bong tróc trên diện rộng.
• Có dấu hiệu biến dạng bất thường.
• Xuất hiện vết nứt hoặc khuyết tật đáng chú ý.
• Khu vực chân bích neo có dấu hiệu dịch chuyển.
• Các vị trí liên kết xuất hiện bất thường.
• Kết cấu bê tông xung quanh chân bích có dấu hiệu hư hỏng.
• Bích neo từng chịu tải hoặc va chạm bất thường.

Đặc biệt, không nên chỉ đánh giá tình trạng bích neo bằng việc quan sát phần thân bên ngoài.

Bích neo là một hệ thống truyền lực xuống kết cấu cầu cảng, vì vậy tình trạng của hệ liên kết và kết cấu xung quanh cũng cần được xem xét.

Vì sao bích neo tải trọng lớn cần được kiểm tra định kỳ?

Trong điều kiện bình thường, bích neo có thể phải chịu tải nhiều lần trong suốt vòng đời khai thác của cầu cảng.

Bên cạnh lực từ dây neo, thiết bị còn liên tục chịu ảnh hưởng của:

• Môi trường biển.
• Quá trình ăn mòn.
• Ma sát của dây neo.
• Điều kiện thời tiết.
• Hoạt động khai thác tại cầu cảng.

Một vấn đề nhỏ ở lớp bảo vệ bề mặt, đế bích hoặc hệ thống liên kết nếu không được phát hiện sớm có thể tiếp tục phát triển theo thời gian.

Vì vậy, với những thiết bị chịu tải quan trọng như bích neo 150T, hoạt động kiểm tra và bảo trì định kỳ có ý nghĩa trong việc theo dõi tình trạng thiết bị và phát hiện sớm những dấu hiệu bất thường.

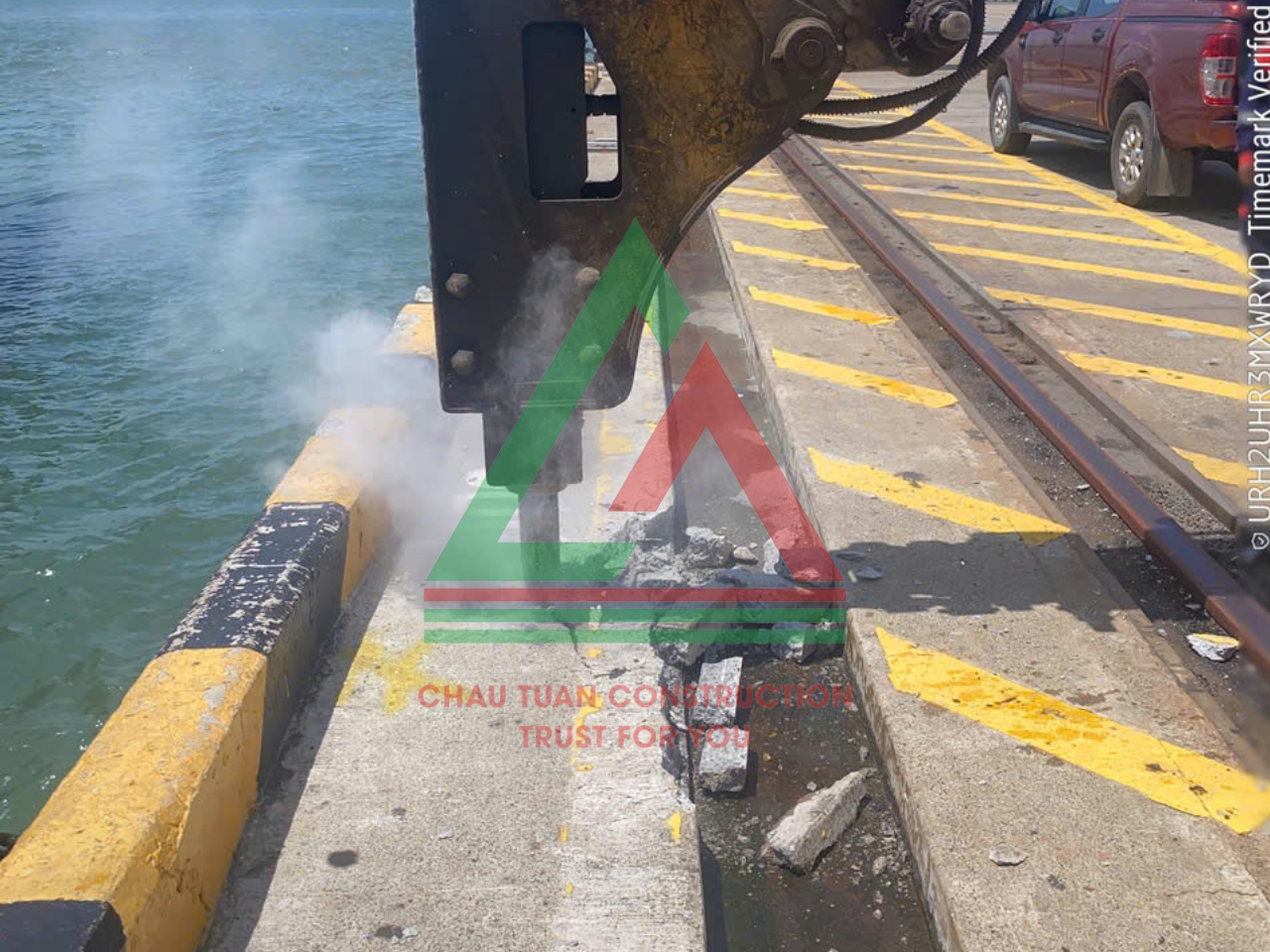

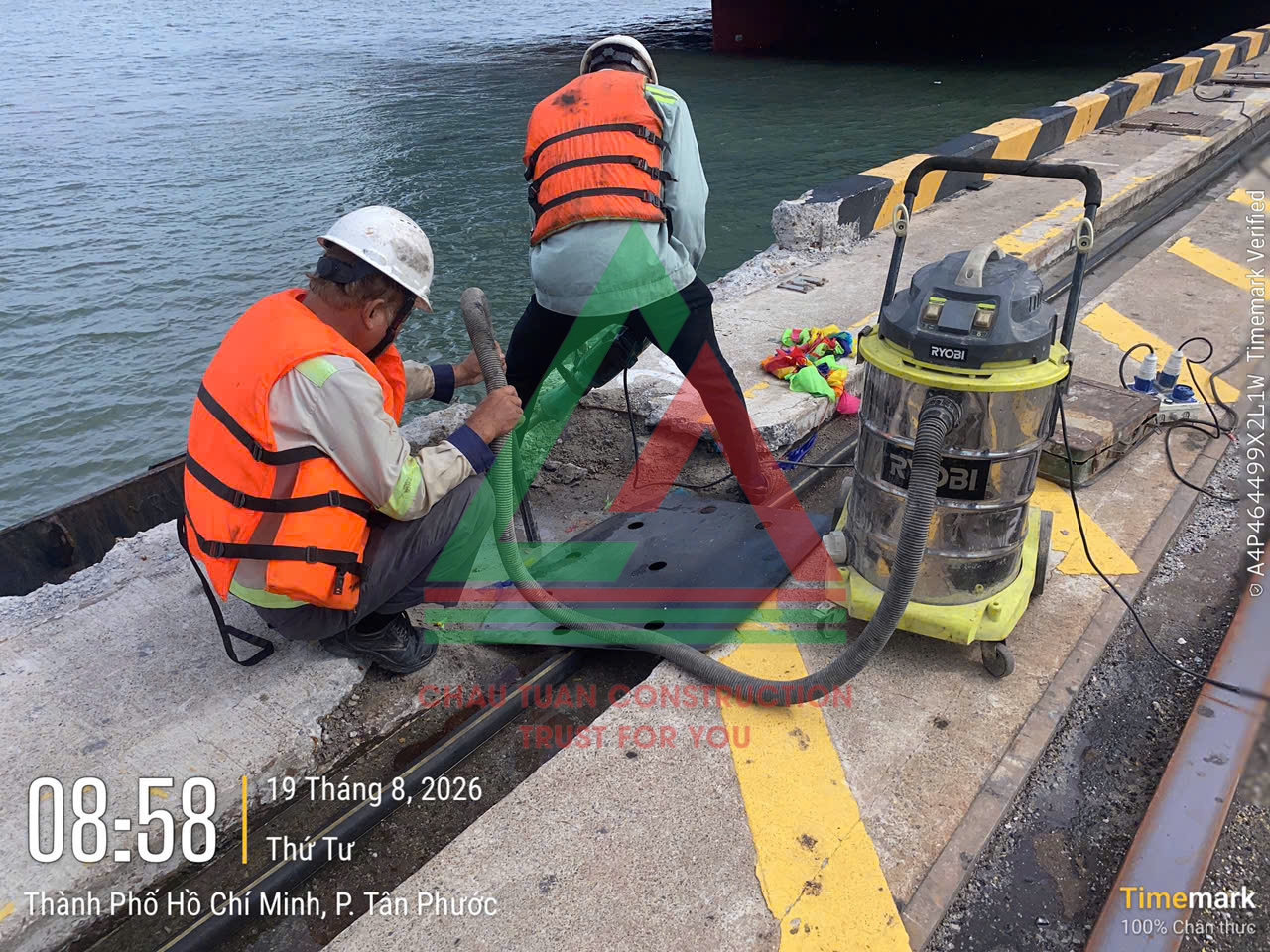

Một số hình ảnh của Châu Tuấn trong quá trình lắp đặt bích neo:

Kết luận

Bích neo 150T là một bộ phận thuộc hệ thống neo buộc tàu tại cầu cảng, được thiết kế theo cấp tải danh định 150 tấn để tiếp nhận lực từ dây neo và truyền lực xuống kết cấu bến.

Ký hiệu 150T thể hiện cấp tải của bích neo, không phải trọng lượng của bản thân thiết bị.

Trong thực tế, lựa chọn bích neo 150T không thể chỉ dựa vào một thông số duy nhất. Loại tàu, cách bố trí dây neo, góc dây, gió, dòng chảy, thủy triều, điều kiện khai thác và khả năng chịu lực của kết cấu cầu cảng đều là những yếu tố cần được xem xét.

Vì vậy, bích neo nên được nhìn nhận như một thành phần của toàn bộ hệ thống neo tàu, thay vì một thiết bị hoạt động độc lập.

Việc lựa chọn đúng cấp tải, bố trí phù hợp và duy trì kiểm tra định kỳ góp phần đảm bảo hệ thống cầu cảng làm việc ổn định trong suốt quá trình khai thác. Châu Tuấn hiện cung cấp bích neo chính hãng và thực hiện các công việc lắp đặt bích neo phục vụ khu vực cảng, liên hệ để nhận thông tin báo giá.
